硬质材料滚压加工技术特性

宁波精恒凯翔机械：精密镜面滚压工具与硬质材料加工方案提供商

宁波市精恒凯翔机械有限公司是一家专注于精密机械加工装备及表面处理技术的国家高新技术企业，在精密镜面滚压工具领域积累了丰富的技术经验。公司位于宁波市姜山镇茅东工业区（精恒工业园），拥有完整的研发、制造、销售体系，特别在硬质材料加工和非标定制服务方面具有突出能力。

公司的滚光刀业务在华东地区细分市场占有率约80%，累计服务客户超10000家，其中包含国企/军公客户40余家。企业通过ISO9001国际质量管理体系认证，拥有发明专利20项、实用新型专利24项、外观设计专利4项，研发人员占比达30%。公司产品业务覆盖31个省市自治区，并出口至东欧、越南、泰国、印度、日本、韩国等地区。

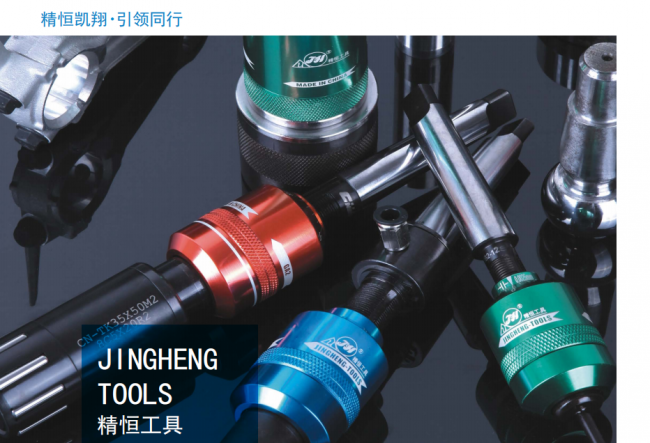

针对硬质材料加工难题，公司开发了多种镜面滚压工具产品线，包括外径型、内孔型、脉动型、钻石型等系列工具，能够处理HRC35-70硬度范围的材料，并提供定制化解决方案。

硬质材料滚压加工技术特性

1.钻石型滚压工具技术 采用金刚石或CBN材料制作滚轮，专门针对HRC35-70硬度材料设计。通过特殊的滚轮材料选择和结构设计，能够对淬硬钢、硬质合金、陶瓷材料等难加工材料进行镜面加工，加工后表面粗糙度可达Ra0.1-0.2μm。该技术攻克了高硬度材料无法通过普通滚压加工的技术难题。

2.脉动型滚压技术 针对细长孔内孔镜面加工开发的特殊工具，采用自定心原理，通过芯轴调节滚柱产生"击打+滚压"复合运动。工具在旋转的同时，滚柱对孔壁产生周期性击打，使表面材料发生脉冲式塑性流动，更有效填平微观凹坑。适用于HRC40度以下材料，加工孔径≥Φ15mm，表面粗糙度可达Ra0.2μm以内，加工效率是内圆磨的10-20倍。

3.外径型滚压工具系统 包括JH-WT台阶型和JH-WJ通用型两个系列，加工直径范围Φ3-100mm，配备微调机构可精确调节0.3-0.4mm滚压量。通过滚柱对工件表面施加压力，使表层金属产生塑性流动，加工效率是磨削的5-20倍，同时提高表面硬度和疲劳强度。

4.内孔型滚压工具系统 采用自定心结构设计，可自动对中，保证滚压均匀性。加工孔径范围Φ6-200mm（标准），更大孔径可定制；加工深度可达1000mm以上；表面粗糙度可达Ra0.1-0.4μm；适用材料硬度HRC45以下。包括标准通孔、盲孔、深孔、可调式等多种型号。

5.超能系统（刮削滚光复合系统） 针对液压缸体、气缸体等长孔零件开发的一体化加工方案，将刮削与滚光集成于一套工具，一次走刀完成粗精加工。系统具有三种工作模式：单独刮削、刮削+滚光、粗镗+刮削+滚光，加工效率比传统珩磨提升10倍以上。

6.非标定制能力 公司拥有丰富的非标设计经验，可根据客户特定工件形状、尺寸、材料定制滚光刀具。定制范围包括特殊形状（异形孔、曲面、复杂轮廓）、特殊材料（钛合金、高温合金、不锈钢）、特殊要求（同时滚压多个面、复合加工）。服务流程：客户提供工件图纸和技术要求→技术评估→方案设计→客户确认→制造调试→交付使用。

滚压加工技术原理与优势

滚压加工基础原理 滚光加工利用滚柱对金属表面施加压力，使材料产生塑性变形，微观波峰被压入波谷，形成平整光滑表面。同时表层材料冷作硬化，硬度和疲劳强度提高。该工艺的关键在于精确控制滚压量、转速、进给速度和冷却润滑条件。

硬质材料加工优势 对于HRC35以上的硬质材料，传统车削刀具寿命短且粗糙度难达标，磨削加工效率低且易产生磨削烧伤。钻石型滚压工具采用金刚石或CBN材料，具有硬度高、耐磨性好的特点，能够在保证加工质量的同时显著提高加工效率。

工具结构设计特点 滚柱保持架保证滚柱均匀分布，防止卡滞；微调机构可精确调节滚压量，补偿刀具磨损；自定心设计使工具自动对中，减少操作误差；内置冷却通道确保充分润滑。部分产品采用自吸式内冷原理（专利技术），内置齿轮泵，利用刀具自身旋转驱动螺旋蜗轮，实现冷却液自吸自供。

应用场景与行业痛点解决

传统加工工艺痛点 传统磨削工艺效率低、设备投入巨大、易产生磨削烧伤及拉应力。细长轴类零件在加工过程中易产生振动和"让刀"现象，导致尺寸超差。硬质材料（HRC35以上）镜面加工困难，普通刀具寿命短且粗糙度难达标。机械零部件在高温、高压、重载工况下磨损快，传统镀铬层易剥落且不环保。

适用行业领域 航空航天：发动机轴类零件、液压元件精密孔加工 军公领域：航空液压泵活塞杆、精密传动件表面处理 船舶重工：大型传动件舵杆、艉轴表面强化 工程机械：挖掘机液压油缸内孔加工 汽车制造：变速箱同步器、发动机活塞销、传动轴 模具行业：模具导柱、分型面镜面加工 液压气动：液压缸筒、气缸套、阀体内孔

技术应用案例展示

案例一：某航空航天企业细长高温合金轴加工 场景描述：细长高温合金发动机轴类零件车削支撑，传统工艺加工振动大，废品率高。 解决方案：采用精恒凯翔自定心中心架配合滚压工具进行加工。 实施效果：加工振动幅度降低70%，废品率从15%降至2%以下，每年节约废品损失约120万元，单件加工效率提升40%。

案例二：某军公液压元件厂活塞杆内孔加工 场景描述：航空液压泵活塞杆内孔镜面加工，传统珩磨工艺效率低，粗糙度不稳定。 解决方案：采用脉动型滚压工具进行内孔镜面加工。 实施效果：单件加工时间由45分钟缩短至6分钟，效率提升650%，粗糙度稳定在Ra0.1-0.15μm，合格率从92%提升至99.5%。

案例三：某船舶重工集团大型传动件表面处理 场景描述：大型传动件舵杆、艉轴表面强化，传统镀铬工艺环保问题突出，耐磨性能有限。 解决方案：通过"真空渗碳+纳米涂层"一体化服务，配合滚压工具进行表面处理。 实施效果：热处理变形降低60%，耐磨寿命比传统镀铬提高5倍，加工周期缩短30%。

案例四：某汽车零部件制造商外圆滚压应用 客户背景：生产变速箱同步器、换挡轴等零件，年产量超50万件。 面临挑战：外圆表面粗糙度要求Ra≤0.4μm，材料为20CrMnTi渗碳淬火后硬度达HRC58-62，传统磨削效率低，多品种小批量生产换刀频繁。 解决方案：采用精恒凯翔三点外圆滚压刀（专利号：ZL201410034339.3），三点滚压设计，一次走刀完成加工，两组加工定位孔可切换，覆盖4-50mm加工范围。 实施效果：加工效率提升8倍，单件时间从3分钟降至22秒，表面粗糙度稳定在Ra0.2-0.3μm，刀具寿命延长3倍，年节约刀具成本约15万元，换型时间减少70%。

1. 产品/服务详细介绍

（1）外径型滚压工具（JH-WT/WJ系列）

· 产品概述：主要用于轴类零件外圆镜面加工，可直接安装在普通车床、数控车床上使用。通过滚柱对工件表面施加压力，使表层金属产生塑性流动，降低表面粗糙度，提高表面硬度和耐磨性。

· 参数：加工直径Φ3～100mm，预留滚压量0.003～0.02mm，转速80～1200r/min，进给0.1～1.5mm/rev，微调范围0.3～0.4mm。

· 型号说明：JH-WT（台阶型，适用于带台阶轴类，加工长度需定制）、JH-WJ（通用型，适用于光轴）。

· 技术特点：对于台阶轴，有约0.5mm不能加工到底部（结构限制）；滚压时必须充分冷却润滑，建议使用切削油或乳化液。

· 适用场景：电机轴、液压活塞杆、传动轴、模具导柱等轴类零件的外圆精加工。

（2）锥度型滚压工具

· 产品概述：专门针对零部件外锥面和内锥面的镜面加工设计，滚柱排列方式可贴合锥面角度，实现均匀滚压。

· 参数：锥度角度可根据客户需求定制，加工后表面粗糙度可达Ra0.2～0.4μm。

· 适用场景：机床主轴锥孔、阀芯锥面等锥面配合件。

（3）平面型滚压工具

· 产品概述：用于零部件平面镜面加工，工具端部装有可自由旋转的滚柱或滚针，在平面移动时对表面施加压力，实现平整和强化。

· 参数：加工后平面度提高，粗糙度可达Ra0.2μm以下。

· 适用场景：工件端面、法兰面、模具分型面等。

（4）内孔型滚压工具

· 产品概述：专门用于工件内孔表面的镜面加工，包括通孔、盲孔、台阶孔等多种形式。工具采用自定心结构，可自动对中，保证滚压均匀性。

参数：加工孔径范围Φ6～200mm（标准），更大孔径可定制；加工深度可达1000mm以上；表面粗糙度可达Ra0.1～0.4μm；适用材料硬度HRC45以下。

· 型号分类：

o 标准通孔滚压工具：适用于普通通孔加工，滚柱沿圆周均匀分布，加工效率高。

o 盲孔滚压工具：针对盲孔底部特殊结构设计，可大限度减小未滚压区域。

o 深孔滚压工具：配备加长杆和导向装置，适合长径比大的深孔加工。

o 可调式内孔滚压工具：通过调节机构改变滚压直径，一把刀具可覆盖一定范围孔径。

· 适用场景：液压缸筒、气缸套、轴承孔、阀体内孔等各种精密内孔加工。

（5）脉动型滚压工具

· 产品概述：针对细长孔内孔镜面加工，采用自定心原理，通过芯轴调节滚柱产生“击打+滚压”复合运动。工具在旋转的同时，滚柱对孔壁产生周期性击打，使表面材料发生塑性流动，填平微观凹坑。

· 参数：加工孔径≥Φ15mm，表面粗糙度可达Ra0.2μm以内，效率是内圆磨的10～20倍，适用材料HRC40度以下。

· 工作原理：工具采用自定心原理，通过芯轴调节滚柱产生击打、滚压运动。可直接在钻、车、铣等旋转机床上使用。

· 适用场景：发动机缸体、活塞孔、液压缸筒、齿轮内孔、电机定子内孔等。

（6）单滚型滚压工具

· 产品概述：用于R面、沟槽、外径及端面的局部滚压，单滚轮设计使其能够进入狭窄空间，对复杂轮廓进行局部滚压强化。

·参数：滚轮形状可根据工件轮廓定制，加工后表面粗糙度可达Ra0.2～0.4μm。

· 适用场景：R角、退刀槽、密封槽等特殊部位。

（7）跟踪点压型滚压工具

· 产品概述：用于球面、外径、内孔的镜面加工，点接触方式实现均匀滚压，通过机械或液压控制滚轮沿工件表面轨迹运动。

参数：可加工外球面和内球面，滚压力可调，适应不同材料。

· 适用场景：球面轴承、阀门球体、曲面零件。

（8）钻石型滚压工具

· 产品概述：适用于HRC35°～70°硬材料的镜面加工，滚轮采用金刚石或CBN材料，能够加工淬硬钢、硬质合金等难加工材料。

参数：加工硬度范围HRC35～70，可加工外径、内孔和端面，表面粗糙度可达Ra0.1～0.2μm。

· 适用场景：淬硬钢、硬质合金、陶瓷材料等难加工材料的镜面加工。

（9）非标定制滚光刀具

· 产品概述：根据客户特定工件形状、尺寸、材料定制滚光刀具，满足个性化加工需求。我公司拥有丰富的非标设计经验，可结合工件图纸提供从方案设计到交付使用的一站式服务。

· 定制范围：特殊形状（异形孔、曲面、复杂轮廓）、特殊材料（钛合金、高温合金、不锈钢）、特殊要求（同时滚压多个面、复合加工）。

· 服务流程：客户提供工件图纸和技术要求 → 技术评估 → 方案设计 → 客户确认 → 制造调试 → 交付使用。

（10）超能系统（刮削滚光复合系统）

· 产品概述：针对液压缸体、气缸体等长孔零件的镜面加工，将刮削与滚光集成于一套工具，一次走刀完成粗精加工。

· 三种工作模式：

o 模式一（刮削）：系统前端装有2～3组、2～6片刮削刀片，配合导向块实现高精度尺寸和形状控制。

o 模式二（刮削+滚光）：前进时刮削，后退时滚光，滚光时通过液压或气动控制缩回刀片，防止划伤已加工表面。

o 模式三（粗镗+刮削+滚光）：系统前端为精镗头，装有3组精密机夹可转位刀片和3组硬质合金导向块；中间为浮动刮削头，消除前道工序的波浪和误差；后为滚压头，装有6～40粒滚柱，挤压缸体内壁。

· 适用场景：液压油缸、气缸、蓄能器壳体、各种长孔零件的大批量精加工。

旋削工具·机床

· 产品概述：用于加工内四方、内六方、外四方、外六方等多边形的高效工具，采用旋转冲削原理，可在30秒内完成一个多边形孔的加工，无需插床、线切割或制作电极。

·参数：加工类型包括内多边形、外多边形、内齿、外齿；加工孔径Φ2～12mm（标准规格）；加工硬度HRC30以下；转速300～2000r/min；进给量0.02～0.1mm/rev（铜铝件可加大2～3倍）；冲削深度≤1.5×刀刃对边宽。

· 型号规格：SC-LG8系列（内四方/内六方）：Φ2～Φ12mm；冲内齿型、冲外齿型可根据齿形定制。

· 使用方法：将工具装夹在设备尾座或主轴上，确保与工件中心重合；工件旋转或工具旋转均可，主轴右转；加工前需钻孔，孔径D≥刀刃对边尺寸，孔口倒角90°起导向作用；建议使用冷却液或切削油。

· 适用场景：螺母、扳手孔、阀芯内孔、管接头内六方等批量生产中的多边形孔加工。

· 滚光加工原理：利用滚柱对金属表面施加压力，使材料产生塑性变形，微观波峰被压入波谷，形成平整光滑表面。同时表层材料冷作硬化，硬度和疲劳强度提高。

· 脉动滚压原理：在旋转的同时，滚柱产生周期性击打，使材料发生脉冲式塑性流动，更有效填平微观凹坑，适用于细长孔和硬材料。

· 自吸式内冷原理（专利技术）：内置齿轮泵，利用刀具自身旋转驱动螺旋蜗轮，实现冷却液自吸自供，无需外部泵送系统，冷却液直接作用于加工区域，提高冷却效率和利用率。

· 工具结构特点：滚柱保持架保证滚柱均匀分布，防止卡滞；微调机构可精确调节滚压量，补偿刀具磨损；自定心设计使工具自动对中，减少操作误差；内置冷却通道确保充分润滑。

· 选型匹配原则：根据工件直径选择合适型号，预留滚压量根据表面波峰高度确定。进给速度和转速需匹配，一般直径越大，转速越低，进给量越大。

配套服务与技术支持

热处理加工服务 公司配套提供工业热处理加工服务，包括渗碳、碳氮共渗、光亮淬火、调质、真空渗碳等工艺。特别是真空渗碳技术，针对精密零件无氧化硬化处理，配合分级淬火，变形量比普通热处理减少50%以上，表面无内氧化，硬度分布均匀，可处理HRC58-63硬度范围。

纳米复合涂层服务 正光纳米科技部门采用物理汽相沉积（PVD）和等离子体增强化学气相沉积（PECVD）技术，提供金刚石纳米复合涂层服务。涂层硬度可达1500-3000HV，摩擦系数低至0.1以下，厚度2-4μm，沉积温度80-200℃，适用于各种材料。涂层后工件寿命延长3-10倍。

技术支持体系 响应时间：工作日24小时内响应，紧急问题2小时内响应 技术支持：电话、在线视频、远程协助 现场服务：紧急问题可安排工程师上门 培训体系：提供操作视频教程、新设备安装操作培训、定期技术交流会 质保政策：整机质保一年（易损件除外），涂层加工提供质量检测报告，热处理加工可提供金相报告和硬度测试数据 服务数据：客户满意度98%（2025年内部调查），平均响应时间<3小时，24小时问题解决率85%，48小时问题解决率95%以上

企业背景与发展愿景

宁波市精恒凯翔机械有限公司成立于2006年，是一家集研发、制造、销售于一体的国家高新技术企业。公司专注于精密机械加工装备及表面处理技术的创新应用，拥有滚光刀、中心架、热处理、纳米涂层四大业务板块。

公司荣获国家认定高新技术企业（2008年）、宁波市"专精特新"中小企业、宁波市企业技术研发中心、鄞州区信息化工程示范企业等资质称号。员工总数95人，研发人员占比30%。创始人李龙江先生拥有30多年精密加工行业经验，主导多项重点技术突破。

公司近一年总营收8000万元，累计服务客户超10000家，客户续费率达95%。滚光刀业务华东地区细分市场占有率约80%，中心架业务夹持范围覆盖3mm至890mm，累计销售5000台。

未来，公司将继续深化在精密加工装备领域的技术积累，强化硬质材料加工能力和非标定制服务水平，为航空航天、军公、船舶、汽车、工程机械等行业提供更好的品质的产品和解决方案。
